Differentiae flammarum retardant proprietates inter PE & PVC .

In processu plastico et applicatione industriae industriae, polyethylene (PE) et chloridi polyvinyl (PVC) sunt duo maxime latissime usitatae materias generales-propositos, fasciculos, constructionem, agriculturam, electricam insulationem et agri liniationem industrialem. Multi emptores et processus falso credunt additos flammae commercialis retardantes posse penitus flammabilitatem materiae PE tollere et efficere PE ad eundem gradum retardantem flammea quam PVC modificatum consequi. Attamen magnus numerus materiae auctoritatis materiae combustionis probat et verificationis industrialis vexillum comprobat PE defectus inhaerentes in operatione flammea retardantia quae fundamentaliter tolli non possunt. Etiam post flammae dosis modificationem retardantis, materiae PE adhuc continue sub igne aperto et calidis conditionibus susceptis ardere possunt, eorumque stabilitas comprehensiva flammea-retardans longe inferior est quam PVC. Articulus hic componit internationalem combustionem testium datarum, polymerus pyrolysis mechanismum investigationis et industriae parametri ad scientifice explicandum essentialem hiatum flammae retardantiae inter PE et PVC, et limitationes flammae retardantis modificationis pro PE declarant.

Imprimis differentia fundamentalis in operatione flammea retardantis inter PE et PVC provenit ex structura eorum hypothetica et proprietatibus materialibus inhaerens, quae immutabilis est essentia physica et chemica. Iuxta combustionem polymerorum in motu investigationis in Diario ignis MDPI anno 2025 edito, PVC 56.7% elementa chlorina in catena sua hypothetica continet, quae halogen flammeum retardantem sine manuali additione componente est. E contra, purus PE totus ex elementis carbonis et hydrogenii componitur, nullis coetibus flammeis retardantibus. Ad hydrocarbon polymerum typicum pertinet valde fomes, cum resistentia ignis valde humilis et nullam facultatem sui exstinguendi in statu suo originali.

Index Limiting Oxygen (LOI), index internationalis maxime nucleus ad flammabilitatem materialem aestimandam, intuitive reflectere potest gap inter duas materias. Testis LOI fundatur in vexillo ISO 4589-2, quod refert ad unionem minimam oxygenii requiri ad combustionem materialem sustinendam. Quanto lOI praestantius, eo gravius ​​materia est uri. Auctoritas experimenti notitia ex The Vinyl Instituti ostendit purum rigidum PVC habere valorem LOI 45%-48%, longe superans limen criticum flammeum retardantis 28%. Solum in ambitu oxygeni opulento stabiliter urere potest et in aere naturali perficiendo optimam se exstinguere potest. Contra acutam, purus PE valorem LOI solum 19.0% habet, quae minor est quam 21% oxygenii in aere normali retrahitur. Hoc significat purum PE posse libere ac continue in ambitus atmosphaericos conventionales exurere, nulla fere naturali facultate flammea retardat.

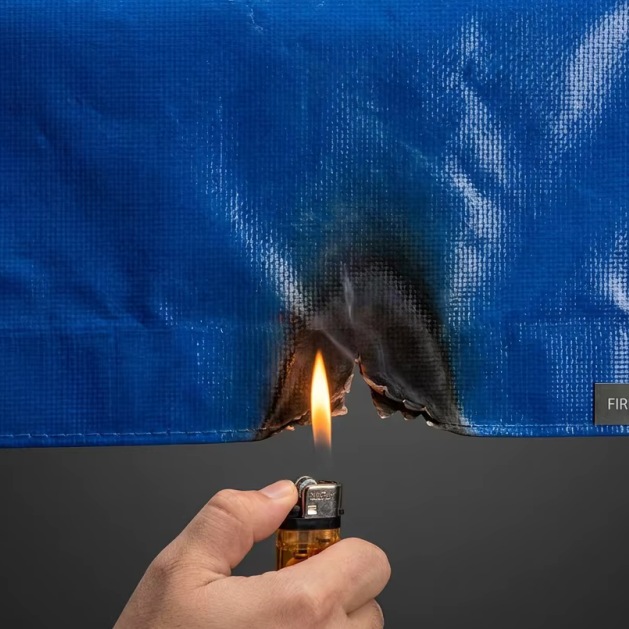

Multi inceptis de defectibus flammabilitatis PE facere conantur, addendo flammam inorganicam et organicam retardantes sicut ammonium polyphosphate (APP), magnesium hydroxidum et aluminium hydroxidum. Nihilominus, notitia experimentalis probat flammam retardantes non minimum posse reducere celeritatem combustionis et caloris emissionem PE, sed non posse PE consequi effectus flammae retardantis non combustibiles vel stabiles, et modificatum PE adhuc vi sub ignis apertis conditionibus sustinuit incendere. Secundum 2025 investigationis notitia e Sinensi Acta Materiae Scientiae et Technologiae, etiam cum PE addita 25% summus efficacia flammae compositae retardat (maxima proportio per technologiam industrialem concessa), eius valor LOI tantum augeri potest ad 28.5%-30.2%. Quamvis primarium flammeum retardat vexillum in brevi termino UL 94 verticalis ardentis experimenti, cum flamma externa plus quam 30 seconds durat, modificatum PE penitus accendet, cum continuo liquefactione, distillante et diffundente combustionem. In comparatione, ordinaria immodificata PVC intra secundas secundas se exstinguere potest, relicto fonte ignis, sine phaenomeno combustionis distillante.

Ratio essentialis quare flamma retardantiae flammam PE retardantiae non possunt perfecte emendare in variis pyrolysi et mechanismi flammei retardant duarum materiarum. Secundum TG-FTIR-GC/MS experimentum in polymerorum pyrolysi motuum coniunctorum, PVC nititur elementis chlorinis internis ad dissoluendum et solvendum hydrogenium chloridum (HCl) gasi calefactum . HCl oxygeni segregare potest, combustionem activam liberam radicalem capere, et catenam motus combustionis fundamentaliter terminare. Eodem tempore, PVC stratum carbonis densum et stabile in superficie per pyrolysin formabit, quae calorem transferre potest et impedire ne materias internas, quominus putrescantur et ardeant.

Sed machina flammea retardatur PE mutationis omnino passivi. Flamma retardantis PE additae tantum partes caloris absorptionis et oxygenii solitarii in superficiali combustionis stadio agit. Cum occurrat continua caliditas supra 350℃, PE catena hypothetica temere scissuras patitur, et flamma retardat celeriter deficiente post summus temperatura compositionis et amissionis. Porro PE magnam quantitatem stillae fusilis in combustione efficiet. Haec summus temperatus stillat fusilis non solum flammam sparget, sed etiam compositionem thermarum reliquarum materiarum accelerabit, cyclum combustionis vitiosum formans. Etiam si superficies iacuit carbonis format, est mollis et fragilis, non potest resistere diuturno caliditatis coquendi et flammae exesi, quae ratio est clavis quare PE mutationis durabilem flammam retardentiam consequi non potest.

In terminis nuclei combustionis perficientur indicibus sicut Peak Caloris Release Rate (pHRR) et Caloris Totalis Dimissionis (THR), intervallum inter PE et PVC flammeum retardantis etiam manifestissimum est. Iuxta conum normatum calorimeter probat, pHRR ordinariae PVC tantum 185 kW/m² est, et THR intra 5 minutas 22 MJ/m² est. E contra, pHRR dosis flammei-retardi modificati PE tam alta est quam 287 kW/m², ac THR 57 MJ/m² attingit, quod est plus quam duplo PVC. Haec notitia plene probat quod mutatio PE adhuc remittit ingentem calorem in combustione, flammam validam diffundendi facultatem habet, et non potest occurrere summus vexillum ignis praeventionis exigentiis constructionis, missionum electricae et summus temperaturae industriae.

Secundum applicationem industriae et signa tuta, differentia flammae retardatio inter duas materias etiam evidenter definitur. Secundum GB/T 2408-2021 Combustio plastica perficientur vexillum gradatim et EU EN 13501-1 vexillum ignis aestimationem, immodificatum PVC, potest stabiliter pervenire ad gradum humilem flammabilitatem et exstingutionis sui, quae apta est ad missiones ignis sensitivas sicut ornamentum interiorem et electricum armamentarium aedificans. Nihilominus, etiam flammae retardans PE modificatum solum potest attingere gradum V-1 in UL-94 test, et difficile est transire gradum certificationis B1. In longum tempus summus temperatus et ignis ambitus apertus, PE mutationis certus ardebit, et eius defectus retardans flammea est tantum quantum 89% in applicationibus operandi practicis, secundum statisticas 2025 nationalis aedificationis materialis salutis vigilantia notitia.

Notatu etiam dignum est quod nimia accessio flammae retardantes ad PE additos defectus perficiendi adducet. Cum flamma retardantis contentum excedit 20%, tensilis vis et durities PE decrescent per 30%-40%, materia fragilis et facilis fissura fiet, et tempestas resistentia et vita serviendi multum minuentur. E contra, PVC proprietatibus flammeolis retardantis inhaerens non nititur in additivis externis, ut stabilis proprietates mechanicas conservare potest dum praecellens flamma retardatio. Inde etiam patet cur flammeus retardat PE numquam PVC in missionibus industrialibus salutem industrialem reponere potuit.

Demum, utilitas flammea retardans PVC super PE est utilitas structuralis inhaerens, non utilitas conditionalis quam modificatio processus. PE hydrocarbon structura molecularis pura suum defectum flammabilitatem essentialem determinat. Quaecumque species vel dosis flammae retardantis addatur, potest tantum gradus combustionem leviter alleviare, combustionem autem penitus supprimere et consequi stabilem sui ipsius exstinguendi observantiam non potest. In industriae delectu, PVC adhuc potior materia est praealtis requisitis flammeolis retardantibus, cum PE (inclusa flammea-retarda PE mutatio) nonnisi in missione ignis periculosi adhibeatur. Tece credentes flammam retardantes omnino posse problema flammabilitatem PE flammabilitatem solvere, facile ducet ad pericula salutis et non-obsequens producti qualitatis.
